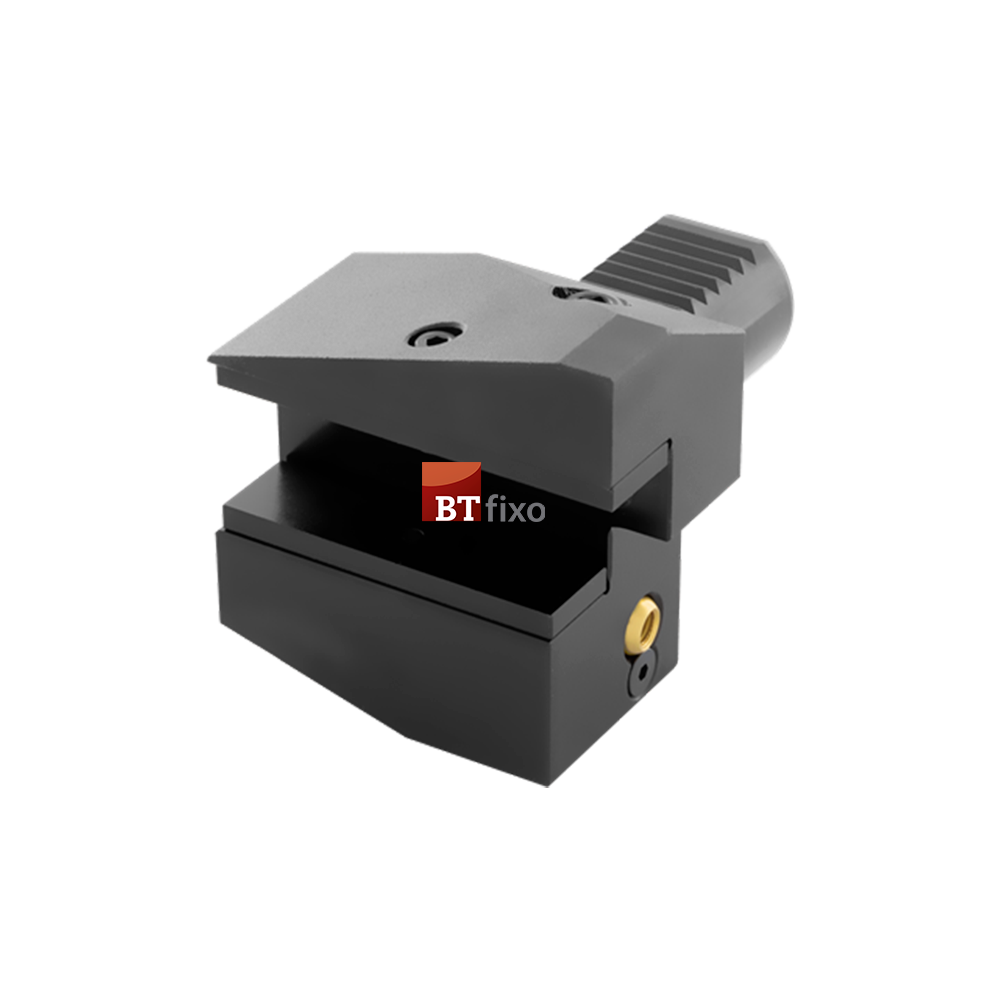

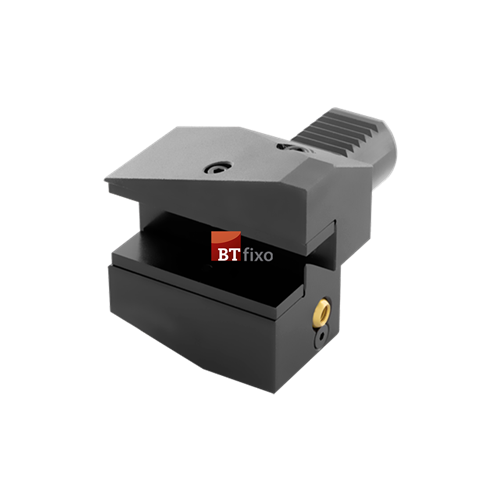

04519 - VDI Lateral (Radial) Direito Invertido - VDI30

Descrição

- D1: VDI30
- H1: 20mm
- B1: 70mm
- B2: 35mm
- B3: 10mm
- H2: 29mm
- H3: 26mm
- H4: 22mm
- H5: 35mm
- H6: 38mm
- H7: 28mm
- L1: 40mm
- L2: 22mm
- a: 25°

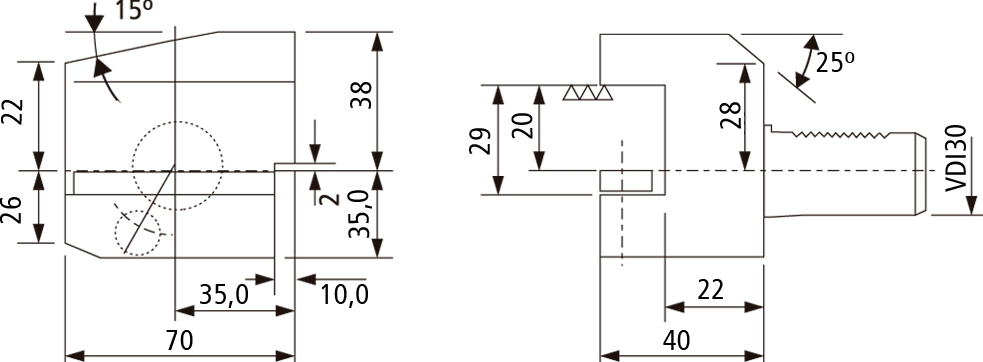

Desenho Técnico
