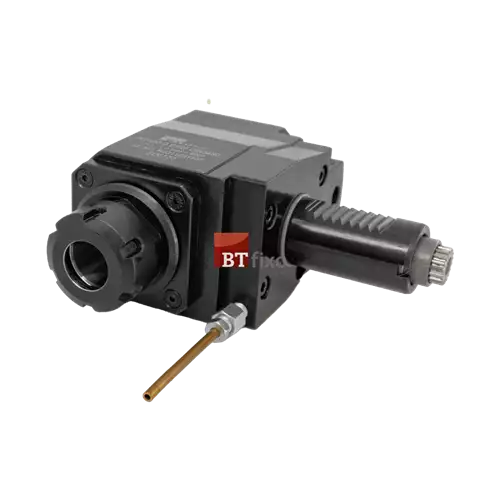

06207 - Ferramenta Acionada - RADIAL - VDI 30 -6130 RD

Descrição

A ferramenta acionada é um porta-ferramentas rotativo utilizado em tornos CNC, disponíveis nos DIN 5480 - 5482 e 1809, nas formas axial e radial e utilizam pinças ER para fixar ferramentas.

Modelo: VDI 30 – 6130 RD
Máximo RPM: 6000
Torque: 40

Dimensões

- ødh6: 30mm
- A: 55mm
- B: 67mm
- C: 55mm
- E: 66mm
- F: 53mm
- G: 84,50mm
- H: 41,50mm
- J: 85mm
- K: 48mm
- øL: 8mm
- øX:1-16
- i: 1:1
- P: W16x0.8X30ºX18-9b

Desenho Técnico
