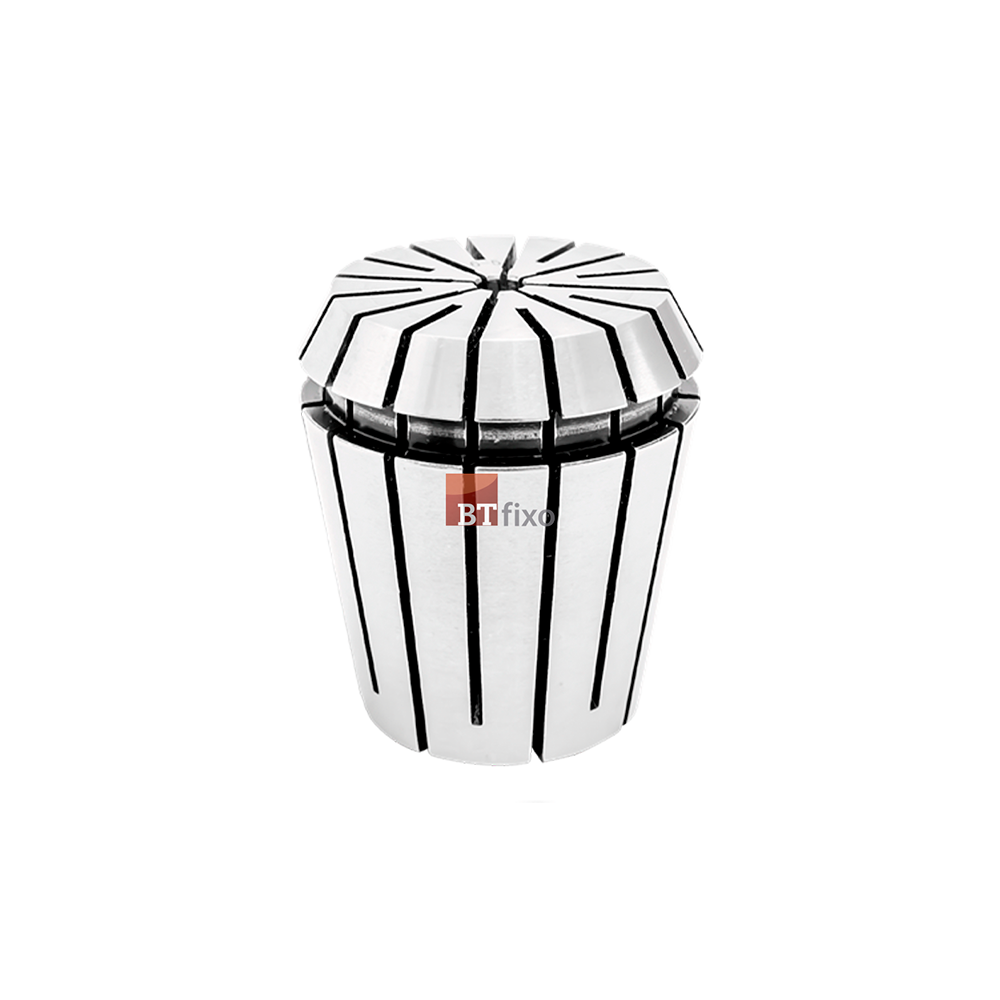

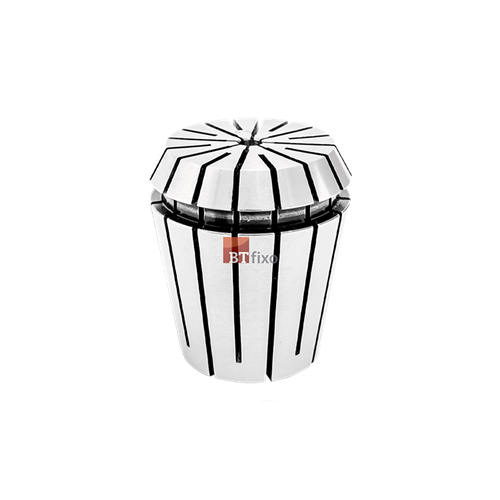

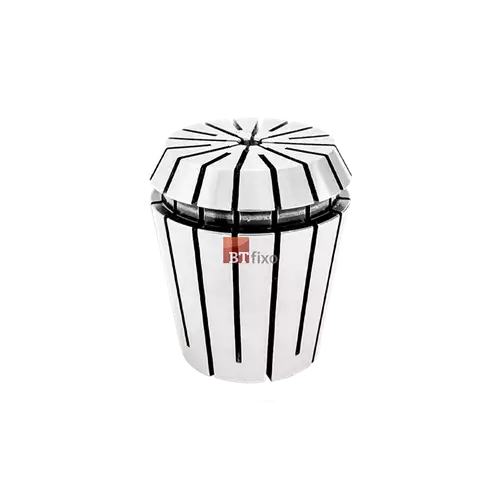

Pinça ER50

O sistema de pinças ER são produzidos em aço flexível especial sob excelente tratamento térmico e preciso processo de retífica, aumentando sua precisão e sua elasticidade de fixação, com grande vida útil. As pinças podem fixar um tamanho padrão específico e o tamanho menor seguinte. São popularmente utilizadas nos processos de usinagem para mandrilhar, fresar, furar, rosquear...
adicionar cotação

02520 - Pinça ER50 - 6,00MM -

Descrição

As pinças ER de fixação na série ER-50 tem capacidade para prender ferramentas de 6mm até 34mm, sendo que nesta série ER-50, sua capacidade de prender até 1,00mm abaixo de seu diâmetro nominal, por exemplo a pinça de 5mm pode prender ferramentas com haste de até 4,5mm.



A – Coloque a pinça dentro da porca e gire a porca para encaixar o espiral extrator na ranhura da pinça.
B – Só então coloque a pinça e a porca no mandril

NOTA:
Nunca utilize a pinça de 12-11mm para fixar um diâmetro de 12,2mm,
contudo deve se utilizar a pinça de 13-12mm, por exemplo.
Sempre que for realizar uma troca de ferramentas, certifique-se que o conjunto de roscas (mandril e porca) estejam limpos.


- Modelo: ER50
- d: 6~10mm
- D: 50mm
- D1: 52mm
- D2: 46mm
- L: 60mm
- L1: 12,60mm
- L2: 8,50mm
- L3: 5,50mm
- Flexibilidade: -1mm

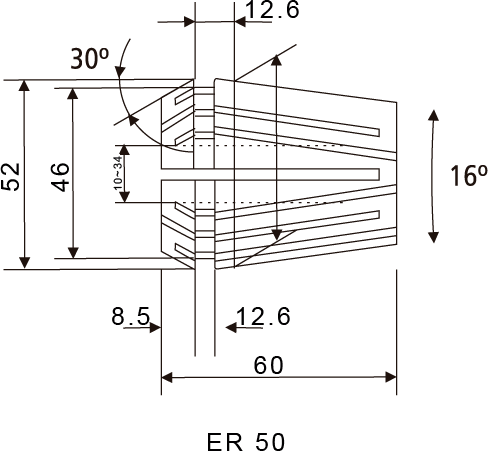

Desenho Técnico
