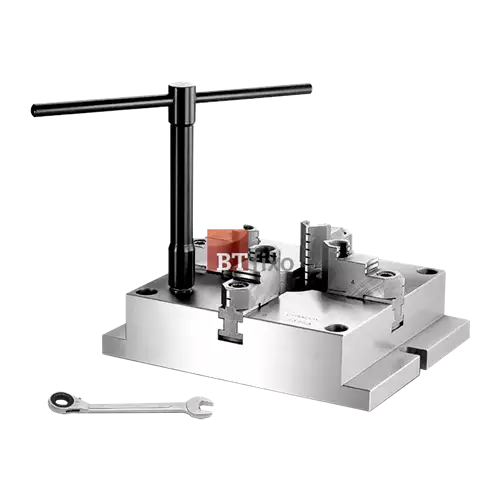

Placa Para Centro de Usinagem com 4 Castanhas

A placa SSC-6 é retificada com precisão, com tolerâncias de W, X, Y, Z de ±0,05mm, o que permite montar várias placas em conjunto na mesma mesa sem perder alinhamento entre elas. A precisão de aperto repetitivo com as castanhas duras originais é de ±0,02mm, e a precisão de paralelismo pode ser controlada dentro de até 0,05mm após o alinhamento dos lados da placa.

As castanhas duras são sobrepostas e reversíveis, com possibilidade de confecção de castanhas moles pelo cliente, conforme a necessidade da peça.

Fixação máxima interna de Ø4 a Ø128mm e externa de Ø55 a Ø128mm. Furação de fixação G: 4-M10x1,5P. Peso de 11.4kg.

- Modelo: SSC-6
- Fixação Máxima
• Interno: Ø4-Ø128
• Externo Ø55- Ø128
- Peso (KG): 11,400

Dimensões

- A: 215mm
- B: 57mm
- C: 18mm
- D: 130mm
- E: 40mm
- F: 5.5mm
- G: 4-M10x1.5P
- H: 68mm
- J: 26mm
- K: 39mm
- L: 14mm
- M: 144mm
- N: 165mm
- P: 144mm
- Q: 165mm
- R: 66mm
- S: 18mm
