Placa Pneumática

Placa pneumática PPC, desenvolvida pra fixação rápida em máquinas com mesa. Acionamento por ar comprimido, com força de fixação e retenção estática elevada, garantindo repetibilidade em operações de usinagem que exigem troca frequente de peça.

Variações disponíveis

qntd.

06350 - Placa Pneumática - PPC-8

06351 - Placa Pneumática - ppc-10

adicionar cotação

06351 - Placa Pneumática - ppc-10

Descrição

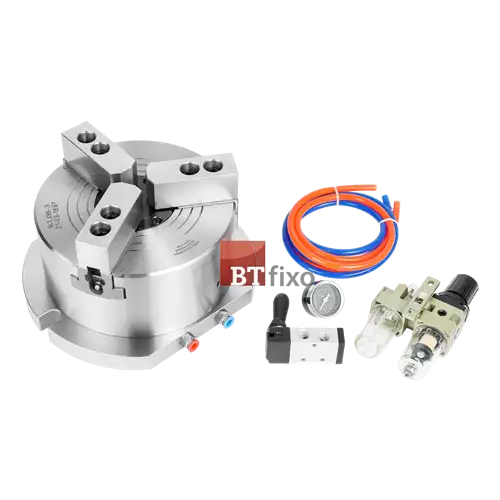

A placa pneumática PPC-10 fixa e libera a peça pelo acionamento de ar comprimido, eliminando o aperto manual e reduzindo o tempo de troca entre uma peça e outra. Acompanha kit completo de instalação: mangueiras, manômetro, regulador de pressão e válvula de acionamento.

Curso das castanhas de 6mm, força máxima de fixação estática de 69kgf (7043N) e força máxima de retenção estática de 82kgf (8400N). Pressão de trabalho de 0.4 a 0.8 Mpa, faixa de fixação de 10 a 260mm e retenção de 30 a 280mm. Peso de 46kg.

*Para operações em máquinas com mesa

Modelo: PPC-10
Jaw Stroke: 6
Força máxima de fixação estática (kgf): 69(7043)
Força máxima de retenção estática (kgf): 82(8400)
pressão permitida: 0.4-0.8
Fixação: 10-260
Retenção: 30-280
Peso: 46kg

Dimensões

- A: 256mm
- B: 206mm
- C: 270mm
- D: 310mm
- E: 70mm
- F: 169mm
- G: 126mm
- H: 5mm
- I: 2-17mm
- J: 280mm
- K: 24mm
