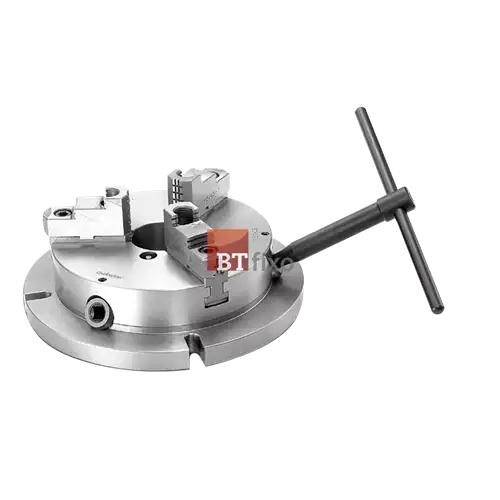

06109 - Placa para centro de usinagem com 3 castanhas - PSC-6

Descrição

• Este modelo de placa é indicado para utilização em centros de usinagem, com seu design reduzido, aumenta a distância permitida nas operações de usinagem.

• A flange acoplada em seu corpo facilita a fixação na mesa da máquina e seu encaixe de chave a 30° facilita o manuseio.

• Esta placa é configurada com castanhas sobrepostas reversíveis duras, podendo ser confeccionadas castanhas moles pelo cliente conforme sua necessidade.

- Modelo: PSC-6
- Fixação Máxima
 *Interno: Ø 8-Ø160
* Externo: Ø48-Ø150
- Peso: 10,60 KG

Dimensões

- A1:220mm
- A2: 170mm
- B1: 58mm
- B2: 18mm
- C: 130mm
- D: 147mm
- E: 45mm
- F: 6mm
- G: 3-M10x1.5P
- H: 68mm
- J: 26mm
- K: 40mm
- L: 10mm

Desenho Técnico
