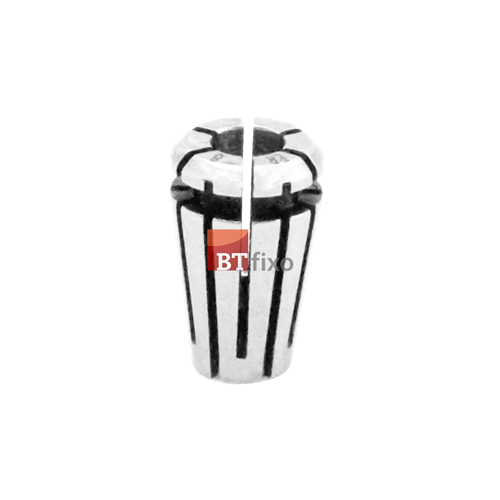

Pinça ER8

O sistema de pinças ER são produzidos em aço flexível especial sob excelente tratamento térmico e preciso processo de retífica, aumentando sua precisão e sua elasticidade de fixação, com grande vida útil. As pinças podem fixar um tamanho padrão específico e o tamanho menor seguinte. São popularmente utilizadas nos processos de usinagem para mandrilhar, fresar, furar, rosquear...
adicionar cotação

00002 - Pinça ER 8 - 1,00MM -

Descrição

A pinças ER de fixação na série ER-8 tem capacidade para prender ferramentas de 1mm até 5mm, sendo que nesta série ER-8, sua capacidade de prender até 0,5mm abaixo de seu diâmetro nominal, por exemplo a pinça de 5mm pode prender ferramentas com haste de até 4,5mm.



A – Coloque a pinça dentro da porca e gire a porca para encaixar o espiral extrator na ranhura da pinça.
B – Só então coloque a pinça e a porca no mandril

NOTA:
Nunca utilize a pinça de 12-11mm para fixar um diâmetro de 12,2mm,
contudo deve se utilizar a pinça de 13-12mm, por exemplo.
Sempre que for realizar uma troca de ferramentas, certifique-se que o conjunto de roscas (mandril e porca) estejam limpos.

- Modelo: ER8
- d: 1~5mm
- D: 8mm
- D1: 8,45mm
- D2: 6,50mm
- L: 13,50mm
- L1: 2,98mm
- L2: 1,50mm
- L3: 1,20mm
- Flexibilidade: -0,50mm




Desenho Técnico
