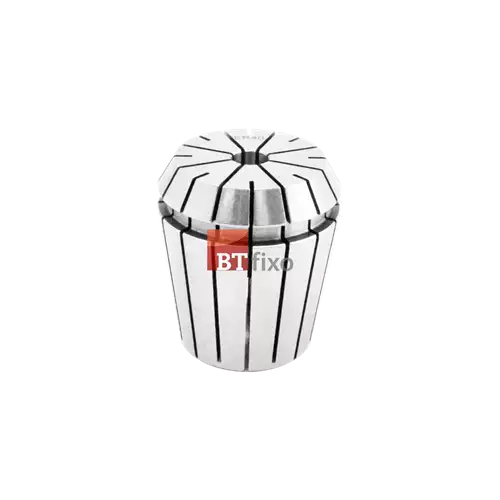

01095 - Pinça ER40 - 2,00MM -

Descrição

As pinças ER de fixação na série ER-40 tem capacidade para prender ferramentas de 2mm, sendo que nesta série ER-40, sua capacidade de prender até 0,5mm abaixo de seu diâmetro nominal, por exemplo a pinça de 5mm pode prender ferramentas com haste de até 4,5mm.



A – Coloque a pinça dentro da porca e gire a porca para encaixar o espiral extrator na ranhura da pinça.
B – Só então coloque a pinça e a porca no mandril

NOTA:
Nunca utilize a pinça de 12-11mm para fixar um diâmetro de 12,2mm,
contudo deve se utilizar a pinça de 13-12mm, por exemplo.
Sempre que for realizar uma troca de ferramentas, certifique-se que o conjunto de roscas (mandril e porca) estejam limpos.

- Modelo: ER40
- d: 2mm
- D: 40mm
- D1: 41mm
- D2: 36,20mm
- L: 46mm
- L1: 7,66mm
- L2: 7mm
- L3: 4,10mm
- Flexibilidade: -0,50mm
