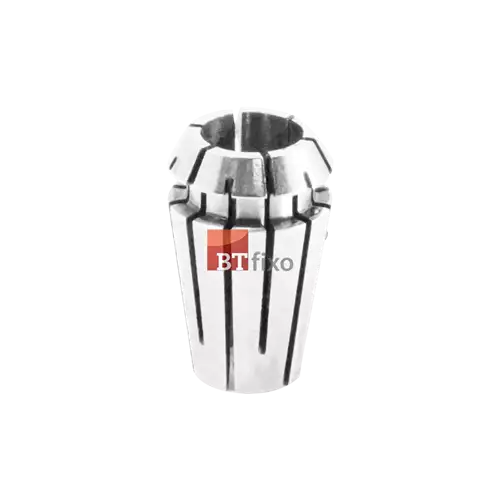

00012 - Pinça ER11 - 1,00MM -
Descrição
As pincas ER de fixação na Serie ER-11 tem capacidade para prender ferramentas de 1mm ate 5mm, sendo que nesta serie ER-11, sua capacidade de prender até 0,5mm abaixo de seu diametro nominal, por exemplo a pinca de 5mm pode prender ate ferramentas com haste de 4,5mm.
.png)
A – Coloque a pinça dentro da porca e gire a porca para encaixar o espiral extrator na ranhura da pinça.
B – Só então coloque a pinça e a porca no mandril
NOTA:
Nunca utilize a pinça de 12-11mm para fixar um diâmetro de 12,2mm,
contudo deve se utilizar a pinça de 13-12mm, por exemplo.
Sempre que for realizar uma troca de ferramentas, certifique-se que o conjunto de roscas (mandril e porca) estejam limpos.
- Modelo: ER11
- d: 1~7mm
- D: 11mm
- D1: 11,50mm
- D2: 9,50mm
- L: 18mm
- L1: 3,80mm
- L2: 2,50mm
- L3: 2mm
- Flexibilidade: -0,50mm
- Modelo: ER11
- d: 1~7mm
- D: 11mm
- D1: 11,50mm
- D2: 9,50mm
- L: 18mm
- L1: 3,80mm
- L2: 2,50mm
- L3: 2mm
- Flexibilidade: -0,50mm
Desenho Técnico
.png)
