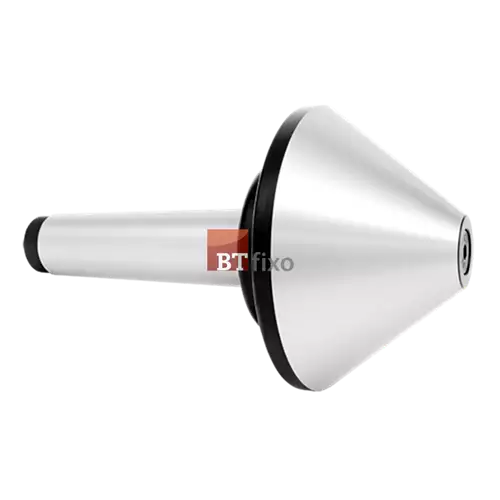

04967 - Ponto Rotativo Para Tubo (Orbital) - HBN 156-MT.4

Descrição

O Ponto Orbital série HBN tem seu eixo fabricado em aço de liga especial com tratamento térmico (HRC 60° +/-1°).
Este modelo utiliza a combinação de rolamentos cônicos e rolamento de esferas.
Indicados para usinagem de peças tubulares.
Pressão do contra ponto entre 6 a 10kgf para referência.

- Modelo: HBN 156-MT.4
- Cone Morse: CM-4
- Batimento Máx: 0.008
- MÁX. R.P.M: 1900 R.P.M
- Peso Máximo de Carga: 800KG=R.P.M 100
- Ɵ: 70º
- Peso: 7,68 kgs

Dimensões

- A: 88mm
- B: 12mm
- C: 108mm
- D: 156mm
- D1: 45mm
- L: 208mm

Desenho Técnico
