04934 - Ponto Rotativo High Performance - HHP-MT4A
Descrição
O eixo é produzido em ligas de aço especial juntamente com um tratamento térmico sob vácuo (HRC 60° +/-1°).
Possibilitando grande rigidez e alta durabilidade.
Este Ponto Rotativo utiliza a combinação de rolamento de roletes com rolamento de pressão e rolamento de esferas.
Indicado para tornos CNC High Speed.
* Pontos Rotativos (B), são adequados para peças de trabalho pequenas
Pressão do contra ponto entre 5 a 8kgf para referência.
- Modelo: HHP-MT4A
- Cone Morse: CM – 4
- Batimento Máx. (mm): 0,003
- Máx R.P.M 5000 R.P.M
- Ɵ: 60°
- Peso: 3,04 kgs
Dimensões
- A: 44mm
- B: 72mm
- C: 108mm
- D: 76mm
- D1: 35mm
- d: -
- L: 225mm

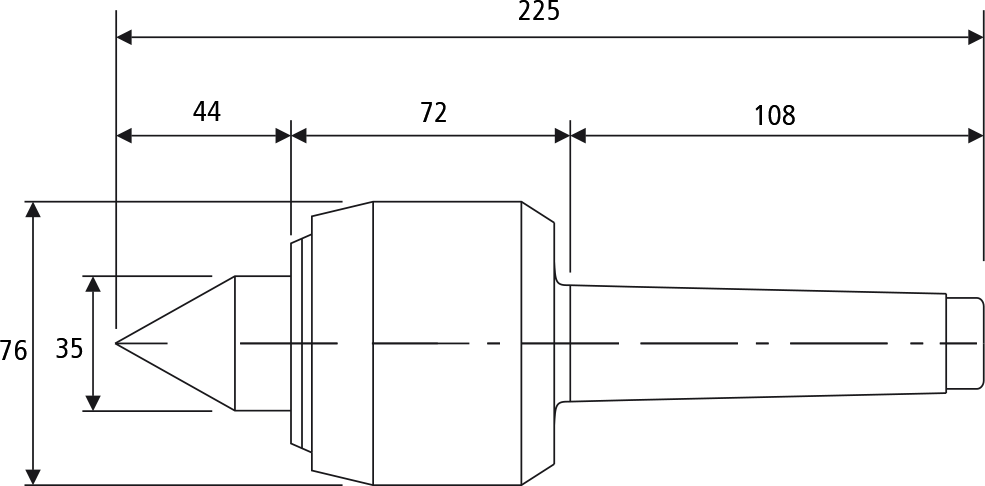

Desenho Técnico
.png)
Gráfico de Capacidade - Ponto Rotativo High Performace
