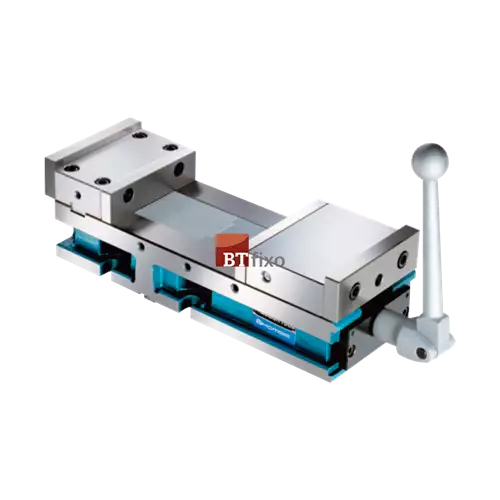

02788 - Morsa de Precisão CNC - HVV-6"

Descrição

• Morsa de alta precisão construída em aço temperado de 60 HRC.

• Retificada com um paralelismo na mesa de 0.005/100mm.

• Exerce o mínimo de esforço de aperto, tendo assim uma altíssima precisão.

• Seu design desenvolvido com uma porca de regulagem com sistema de esfera, facilita a abertura da morsa para diversas peças de trabalho com medidas diferente.

• Sistema Angular de Fixação Especial combinado com um ajuste dos mordentes empurra automaticamente a peça para baixo garantindo uma precisão de posicionamento da peça.

• Com altura fixa, possibilita a utilização de várias morsas na mesa de trabalho em máquinas CNC e fresadoras convencionais.


- Modelo: HVV-6”
- Peso: 37kg

Dimensões

- A: 120mm
- B: 80 ± 0.01
- C: 200mm
- C1: 410mm
- D: 68 ± 0.02
- E: 18mm
- F: 419mm
- G: 468mm
- H: 154mm
- I: 19mm
- J: 15mm
- J1: 18mm
- K: 39,50mm
- K1: 50mm
- M: 145 ± 0.02


Desenho Técnico
