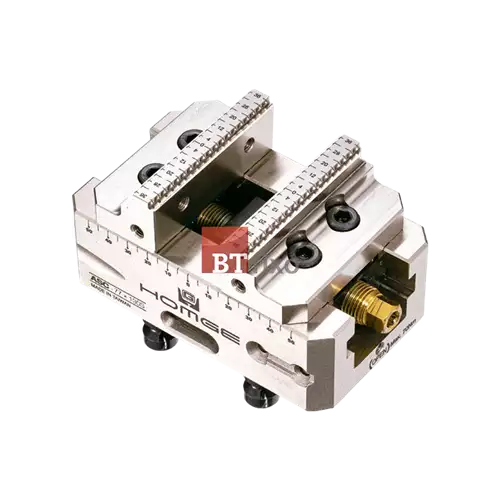

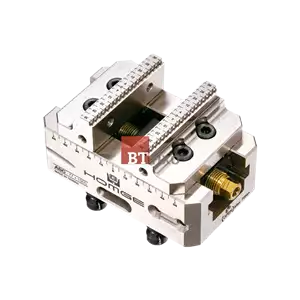

Morsa de Precisão Autocentrante Ajustável - Zero Point

Morsa de precisão autocentrante ajustável, compatível com sistema Zero Point, desenvolvida para fixação rápida, precisa e repetível de peças. O sistema Zero Point permite posicionamento padronizado e trocas ágeis, reduzindo o tempo de preparação da máquina e aumentando a produtividade na usinagem.

Variações disponíveis

qntd.

05882 - Morsa de Precisão Autocentrante Ajustável - ASC - 77X130S

05883 - Morsa de precisão Autocentrante Ajustável - ASC - 127X210S

05884 - Morsa de Precisão Autocentrante Ajustável - ASC - 127X260S

06604 - Morsa de Precisão Autocentrante Ajustável - ASC - 127X310S

05885 - Morsa de Precisão Autocentrante Ajustável - ASC - 160X310K

adicionar cotação

06604 - Morsa de Precisão Autocentrante Ajustável - ASC - 127X310S

Descrição

A morsa de precisão autocentrante ajustável entrega repetibilidade de posicionamento de ±0,02mm a cada troca de peça. O centro de fixação é calibrado pelo próprio usuário, direto no parafuso, e os mordentes reversíveis dão mais opções de abertura conforme a peça muda de tamanho.

Corpo em aço S50C, guias com tratamento térmico de alta frequência e mordentes em aço SCM440 cementado garantem resistência no uso diário. A força de aperto chega a 1300kg.

Modelo: ASC - 127X310S
Peso (kg): 15
Pinos: M-96X96PS

Dimensões:

- A: 96mm
- B: 96mm
- C: 220mm
- C1: 225mm
- C2: 281mm
- C3: 286mm
- D: 16mm
- E: M6
- F: 310mm
- G: 315mm
- H: 127mm
- I: 14mm
- J: 2.5mm
- J1: 9.5mm
- K: 29mm
- K1: 32mm
- K2: 20mm
- K3: 3mm
- L: 126mm
- M: 87mm
- N: 55mm
- O: 90mm
- P: 24mm
