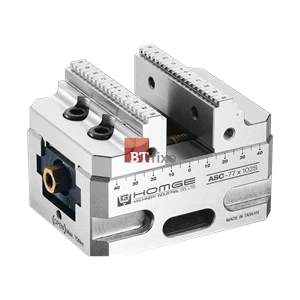

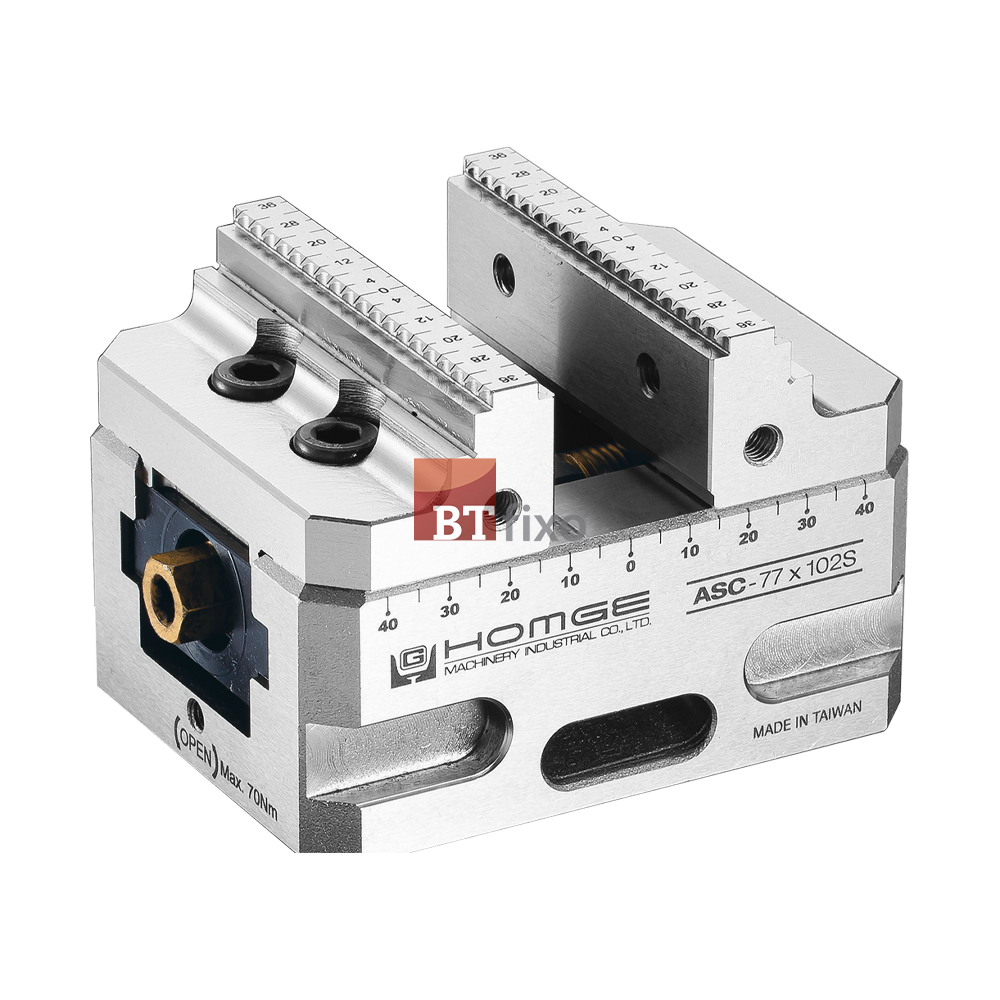

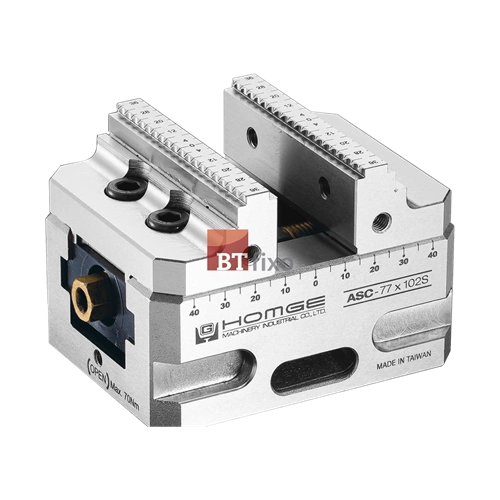

Morsa de Precisão Autocentrante Ajustável - Zero Point

Morsa de precisão autocentrante ajustável, compatível com sistema Zero Point, desenvolvida para fixação rápida, precisa e repetível de peças. O sistema Zero Point permite posicionamento padronizado e trocas ágeis, reduzindo o tempo de preparação da máquina e aumentando a produtividade na usinagem.

Variações disponíveis

qntd.

05882 - Morsa de Precisão Autocentrante Ajustável - ASC - 77X130S

05883 - Morsa de precisão Autocentrante Ajustável - ASC - 127X210S

05884 - Morsa de Precisão Autocentrante Ajustável - ASC - 127X260S

06604 - Morsa de Precisão Autocentrante Ajustável - ASC - 127X310S

05885 - Morsa de Precisão Autocentrante Ajustável - ASC - 160X310K

adicionar cotação

05882 - Morsa de Precisão Autocentrante Ajustável - ASC - 77X130S

Descrição

A morsa de precisão autocentrante ajustável entrega repetibilidade de posicionamento de ±0,02mm a cada troca de peça. O centro de fixação é calibrado pelo próprio usuário, direto no parafuso, e os mordentes reversíveis dão mais opções de abertura conforme a peça muda de tamanho.

Corpo em aço S50C, guias com tratamento térmico de alta frequência e mordentes em aço SCM440 cementado garantem resistência no uso diário. A força de aperto chega a 1300kg.

Modelo: ASC - 77X130S
Peso (kg): 3.5
Pinos: M-52X52PS

Dimensões:

- A: 52mm
- B: 52mm
- C: 56mm
- C1: 60mm
- C2: 103mm
- C3: 108mm
- D: -
- E: M6
- F: 130mm
- G: 135mm
- H: 77mm
- I: 12mm
- J: 2mm
- J1: 9.5mm
- K: 24mm
- K1: 27mm
- K2: 18mm
- K3: 3mm
- L: 77mm
- M: 70mm
- N: 43mm
- O: 42mm
- P: 15mm
