Divisor Universal

O divisor universal BS-2 foi desenvolvido pra gerar todos os tipos de engrenagens, trabalhando com divisão direta e helicoidal com grande eficiência. A cabeça pode ser girada da posição horizontal em até 90° para cima e até -10° para baixo, e as inclinações podem ser acompanhadas na régua de escalas em graus. A relação de engrenagem sem fim é de 40:1.

A estrutura é construída de acordo com os melhores padrões de engenharia, testada e inspecionada na fábrica antes de sair pra garantir a completa satisfação do cliente.

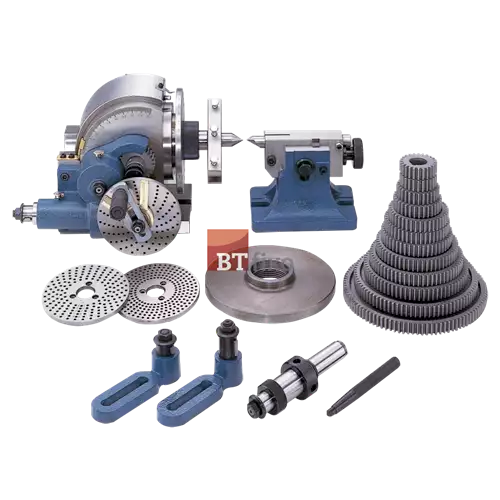

Acompanha disco divisor A, B e C, com número de furos configurável conforme a relação e redução da engrenagem 40:1. O disco A oferece as opções de 15, 16, 17, 18, 19 e 20 furos. O disco B oferece 21, 23, 27, 29, 31 e 33 furos. O disco C oferece 37, 39, 41, 43, 47 e 49 furos.

Acessório opcional: placa de 3 castanhas de 6" ou 8".


Dimensões do Divisor BS-2:
-A: 365 mm (14 13/32")
-B: 272 mm (10 45/64")
-H: 236 mm (9 19/64")
-h: 132.7 mm (5 15/64")
-a: 213 mm (8 25/64")
-b: 134 mm (5 9/32")
-g: 16 mm (5/8")
-Peso: 73.00 kg


Dimensões do Contraponto BS-2:
-A1: 194 mm (7 41/64")
-a1: 177 mm (6 62/64")
-b1: 125 mm (4 49/64")
-g1: 16 mm (5/8")
-H1: 147 mm (5 50/64")
-Altura do Centro (h2): máx. 138 mm / mín. 115 mm
