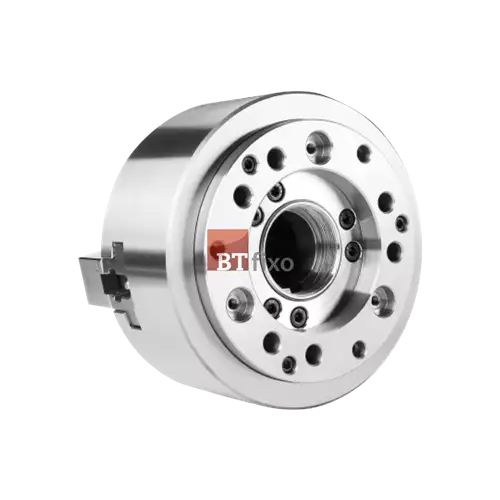

05995 - Placa Hidráulica - Fixação A2 - ochc-6"
Descrição
A Placa Hidráulica é fundamental para a usinagem por torneamento, pois pode suportar altas rotações com uma fixação robusta e precisa. Ela também é conhecida por sua durabilidade, capacidade de passagem de barras e versatilidade em diversas aplicações.
Modelo: OCHC-6
Dimensões
- A: 169mm
- B: 81mm
- C: 140mm
- D: 82.563mm
- E: 15mm
- E1: -
- F: 5mm
- G: 116mm
- H: 104,80mm
- J: 45mm
- K: 6-M10x1.5P
- L: 16mm
- M: 20mm
- N: 32,35mm
- N: 59,60mm
- N: 32,35mm
- N: 59,60mm
- O: 24mm
- O: 7mm
- P: 11mm
- P: -1mm
- Q: 31mm
- R: 12mm
- S: 19mm
- U: M55x2P
- W: 37mm
- X: 73mm
- Y: -
- Y: -

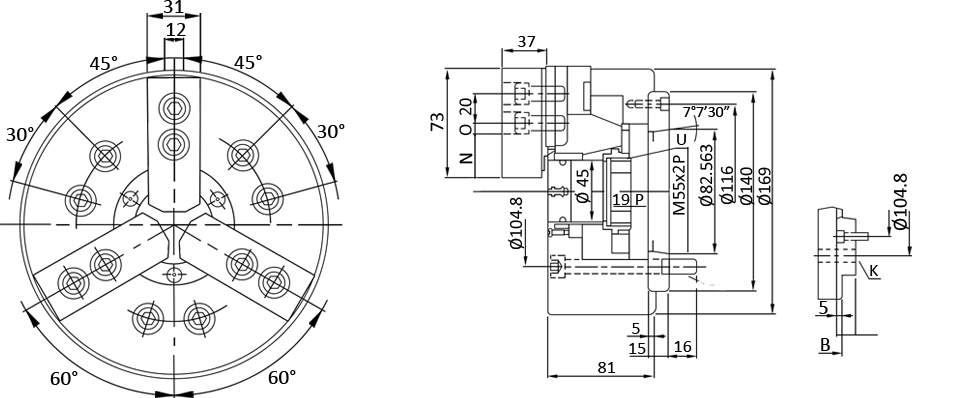

Desenho Técnico
