Porta Pinça Hidráulico - DIN 69871 - SK
Variações disponíveis
qntd.
03707 - Porta Pinça Hidráulico - SK50 - HC32 - 81MM
Descrição
O sistema de fixação dos mandris hidráulicos é construído através de um sistema interno especial de expansão e retorno da bucha interna, em que este método prende completamente uma ferramenta em toda face interna do mandril garantindo alta precisão. Os mandris hidráulicos são indicados principalmente para operações de furação, sendo indispensável a utilização de ferramentas de metal duro com haste h6 de tolerância. Os mandris de diâmetros de 12,00mm, 20,00mm e 32,00mm podem utilizar pinças (consulte em pinças e acessórios).
(obs.: estes mandris não são indicados para operações de grande esforço radial).
- Cone Porta Pinça Hidráulico
- Encaixe: SK40
- Modelo: SK40 HC32 – 81
- Balanceamento: G2.5/20.000RPM
- Refrigeração: AD
- Utiliza Pinça RS-32 (6 a 25mm)
- Precisão: ≥5μm/2.5xD
- Consulte pinças e acessórios aqui
Dimensões:
- D1: 32mm
- D2: 60mm
- D3: 72mm
- D4: -
- L1: 81mm
- L2 (max): 65mm
- L2 (min): 55mm
- V: 10mm
- L3: -
Desenho Técnico
.png)
Tabela Técnica H6

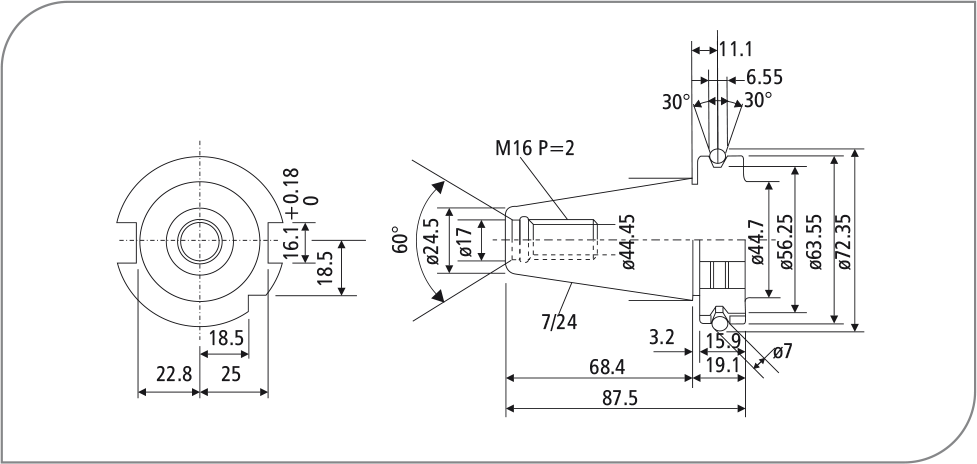

DESENHO TÉCNICO - DIN 69871 - SK50
