Cone Indução Térmica - Shrink Fit - MAS 403 - BT

Os cones de indução térmica que a BTfixo comercializa são com design slim (3° inclinação), este mandril é utilizado principalmente em processos em que a usinagem precisa de ferramentas mais finas para locais de difícil acesso.

Variações disponíveis

qntd.

adicionar cotação

06408 - Cone Indução Térmica - Shrink Fit - BT50 - SF20 - 100mm

Descrição

Os cones de indução térmica que a BTfixo comercializa são com design slim (3° inclinação), este mandril é utilizado principalmente em processos em que a usinagem precisa de ferramentas mais finas para locais de difícil acesso.

- Cone Indução Térmica – Shrink Fit
- Encaixe: BT50
- Modelo: SF20 – 100
‑ Balanceamento: G6.3/30.000RPM
- Refrigeração: AD/B
- Utiliza Ferramenta Ø 20mm – Com haste ± h6
- Precisão: ≥3 μm/2.5xD
- Consulte máquina de indução aqui

Dimensões

- d: 20mm
- D: 33mm
- D1: 40mm
- L: 100mm
- L2: 62mm
- L1: 52mm
- N: 10mm
- G: M16x1

Tabela Técnica H6

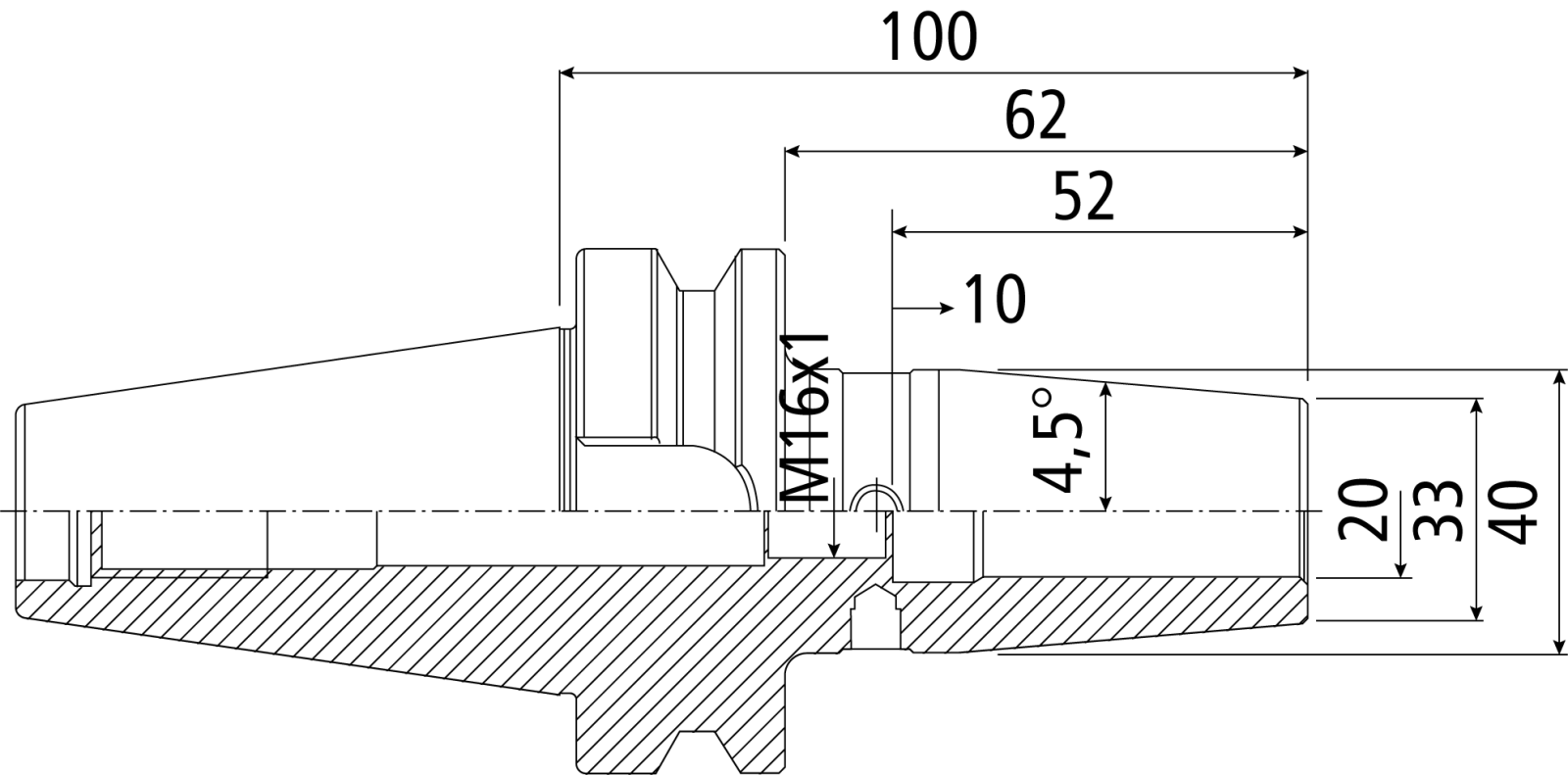

DESENHO TÉCNICO - MAS 403 - BT40
