03659 - Cone Indução Térmica - Shrink Fit - BT40 - SF32 - 100mm

Descrição

Os cones de indução térmica que a BTfixo comercializa são com design slim (3° inclinação), este mandril é utilizado principalmente em processos em que a usinagem precisa de ferramentas mais finas para locais de difícil acesso.

- Cone Indução Térmica – Shrink Fit
- Encaixe: BT40
- Modelo: BT40 SF32 – 95
‑ Balanceamento: G6.3/30.000RPM
- Refrigeração: AD/B
- Utiliza Ferramenta Ø 32mm – Com haste ± h6
- Precisão: ≥3 μm/2.5xD
- Consulte máquina de indução aqui

Dimensões

- D1: 32mm
- d1: 48,70mm
- D2: 41mm
- L: 100mm
- L2: 51mm

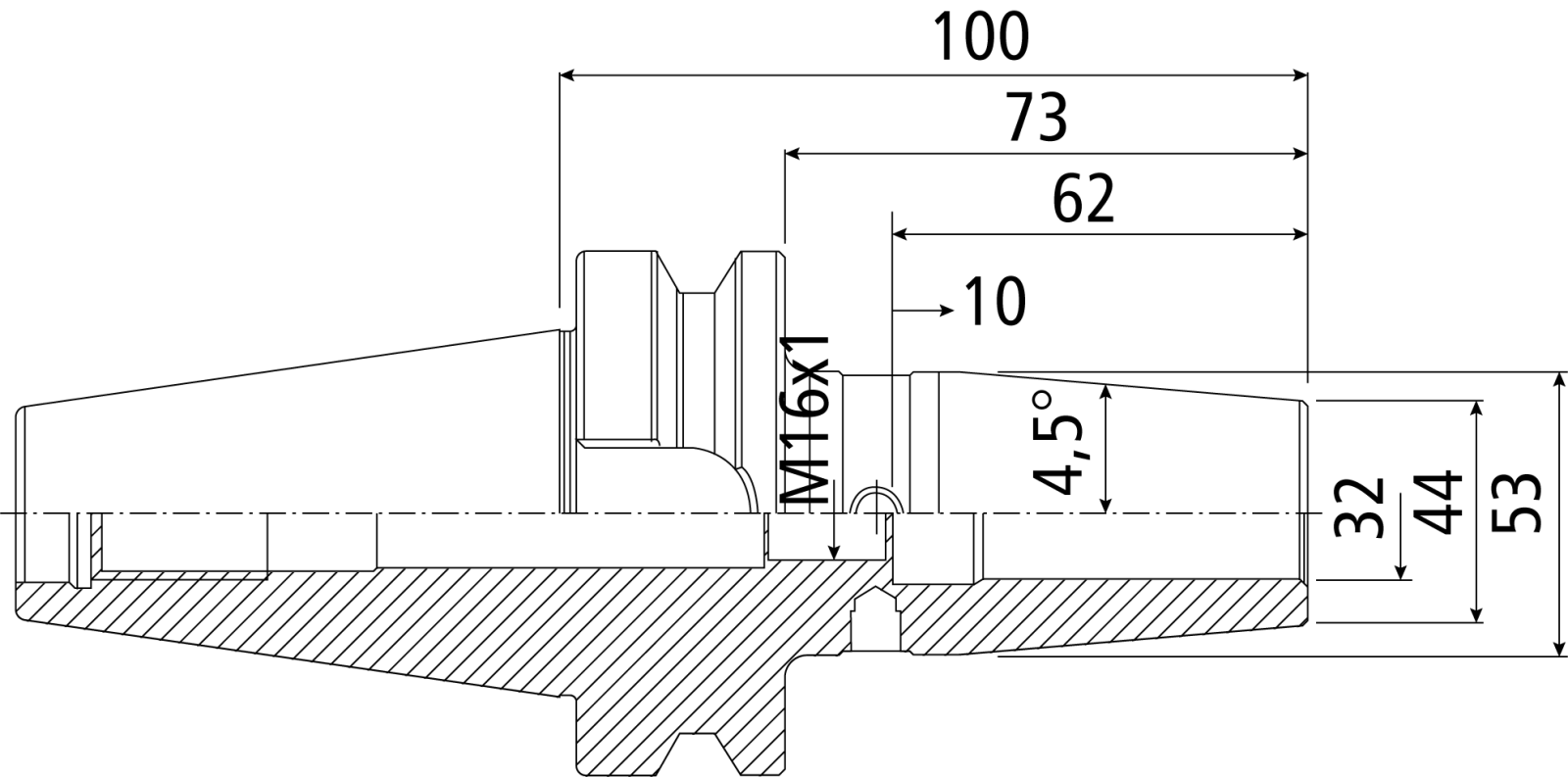

Desenho Técnico

Tabela Técnica H6

DESENHO TÉCNICO - MAS 403 - BT40
