06477 - Cone Indução Térmica - Shirink Fit - SK50 - SF10 - 200mm
Descrição
Os cones de indução térmica que a BTfixo comercializa são com design slim (3° inclinação), este mandril é utilizado principalmente em processos em que a usinagem precisa de ferramentas mais finas para locais de difícil acesso.
- Cone Indução Térmica – Shrink Fit
- Encaixe: SK50
- Modelo: SF10 200MM
‑ Balanceamento: G2.5/25.000RPM
- Refrigeração: AD/B
- Utiliza Ferramenta Ø 3mm – Tolerância h6
- Precisão: ≥5 μm/2.5xD
- Consulte máquina de indução aqui
Dimensões
- d: 10mm
- D: 24mm
- D1: 34mm
- L: 200mm
- L2: 180,9mm
- L1: 42mm
- N: 10mm
- G: M8x1

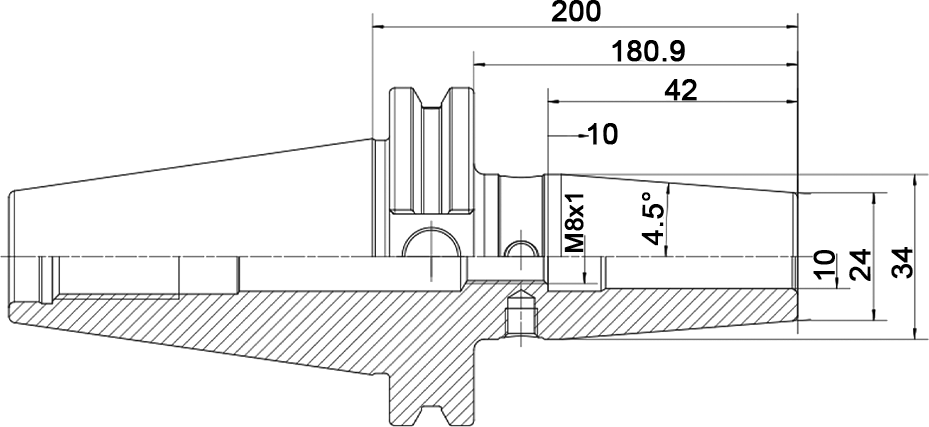

Desenho Técnico
.png)
Tabela Técnica H6
