06222 - BMT 75 - Lateral - C1 - 32 - L150,50
Descrição
O BMT é um porta-ferramentas estático utilizado nas torres dos tornos CNC para fixar ferramentas de usinagem nas operações de torneamento e furação. Os suporte são desenvolvidos com materiais de alta performance, excelente acabamento e funcionamento.
Modelo: BMT 75 - C1 - 32 - L150,50
Dimensões
- A: 90mm
- B: 90mm
- C: 25mm
- D: 6mm
- E: 32mm
- F: 32mm
- G: 150,50mm
- H: 112mm
- J: 85mm

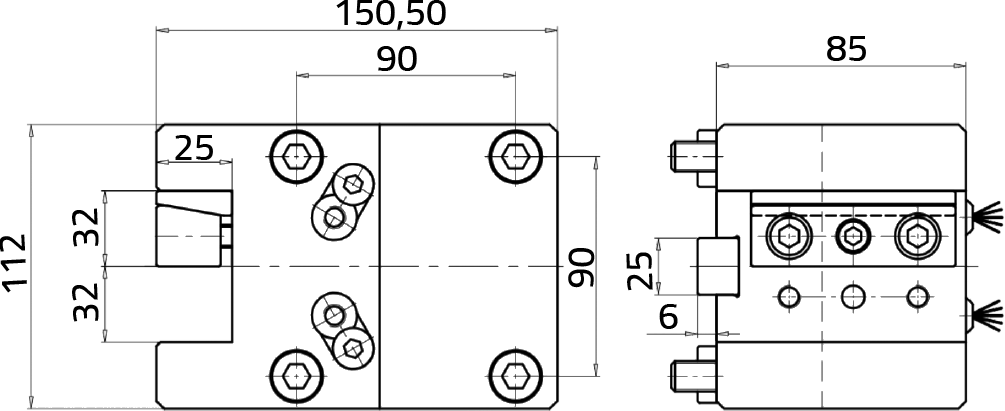

Desenho Técnico
