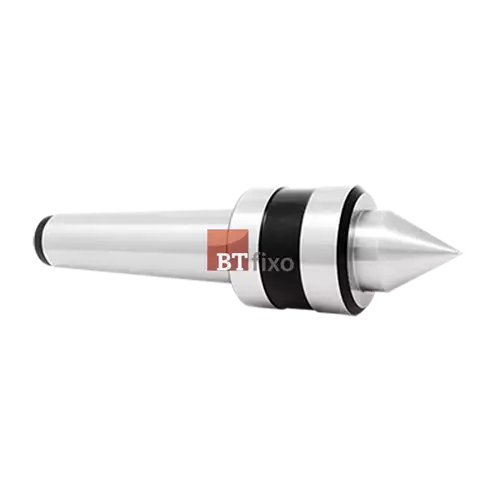

Ponto Rotativo Carga Leve
O eixo principal é produzido em aço de liga temperado a 58°~60° HRC.
O Ponto Rotativo para cargas leves é montado com rolamento de esferas.
Indicado para tornos high speed e média rotações com cargas leves.
Pressão do contra ponto entre 5 a 8kgf para referência.
Variações disponíveis
qntd.
04957 - Ponto Rotativo Carga Leve - HLD-MT4
Descrição
O eixo principal é produzido em aço de liga temperado a 58º ~60º HRC.
O Ponto Rotativo para cargas leves é montado com rolamento de esferas.
Indicado para tornos high speed e média rotação com cargas leves
Pressão do Contra Ponto entre 5 a 8kgf para referência.
- Modelo: HDL-MT4
- Cone Morse: CM – 4
- Batimento Máx. (mm): 0,005
- Máx. R.P.M: 2500 R.P.M
- Ɵ: 60°
- Peso: 1,22kgs
Dimensões
- A: 37mm
- B: 46mm
- C: 108mm
- D: 48mm
- D1: 30mm
- L: 188mm
Desenho Técnico
.png)
GRÁFICO - PONTO ROTATIVO CARGA LEVE
