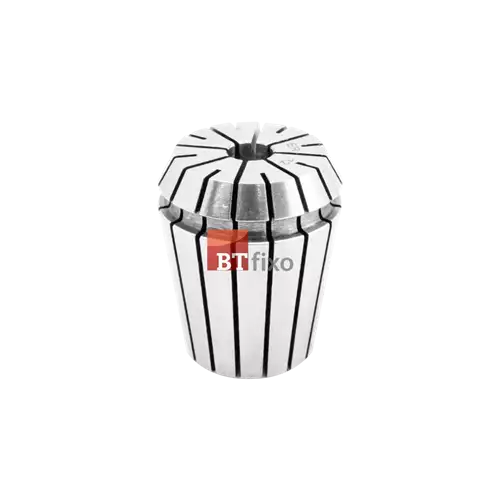

Pinça ER32
O sistema de pinças ER são produzidos em aço flexível especial sob excelente tratamento térmico e preciso processo de retífica, aumentando sua precisão e sua elasticidade de fixação, com grande vida útil.
As pinças podem fixar um tamanho padrão específico e o tamanho menor seguinte.
São popularmente utilizadas nos processos de usinagem para mandrilhar, fresar, furar, rosquear...
Variações disponíveis
qntd.
01094 - Pinça ER32 - 1,00MM -
Descrição
As pincas ER de fixação na Serie ER-32 tem capacidade para prender ferramentas de 2mm, sendo que nesta serie ER-32, sua capacidade de prender até 0,5mm abaixo de seu diametro nominal, por exemplo a pinca de 5mm pode prender ate ferramentas com haste de 4,5mm.
.png)
A – Coloque a pinça dentro da porca e gire a porca para encaixar o espiral extrator na ranhura da pinça.
B – Só então coloque a pinça e a porca no mandril
NOTA:
Nunca utilize a pinça de 12-11mm para fixar um diâmetro de 12,2mm,
contudo deve se utilizar a pinça de 13-12mm, por exemplo.
Sempre que for realizar uma troca de ferramentas, certifique-se que o conjunto de roscas (mandril e porca) estejam limpos.
- Modelo: ER25
- d: 2mm
- D: 32mm
- D1: 33mm
- D2: 29,20mm
- L: 40mm
- L1: 7,16mm
- L2: 5,50mm
- L3: 3,60mm
- Flexibilidade: -0,50mm
- Modelo: ER25
- d: 2mm
- D: 32mm
- D1: 33mm
- D2: 29,20mm
- L: 40mm
- L1: 7,16mm
- L2: 5,50mm
- L3: 3,60mm
- Flexibilidade: -0,50mm
Desenho Técnico
%20DESENHO%20T%C3%89CNICO(2).png)
